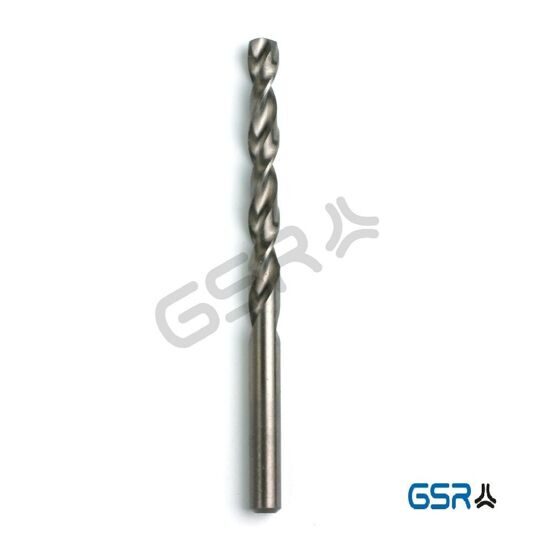

Сверло DIN 340 HSS-G 10,5 mm
Сверла спиральные DIN 340 удлиненные с цилиндрическим хвостовиком предназначены для получения сквозных и глухих отверстий в деталях, изготовленных из различных материалов.
Сверла применяются со всеми типами оборудования - пневматическими, электрическими, аккумуляторными дрелями, в сверлильных станках, а также, при наличии специальной оснастки, в универсальных токарных, фрезерных станках и станках с ЧПУ.
Рекомендуется предварительное центрирование, место, в котором должно быть просверлено отверстие не должно быть гладким. Можно для этих целей использовать керн. Таким образом, вы избежите ненужного скольжения спирального сверла по поверхности.
Сверлении отверстий под резьбу.
Прежде чем вы сможете нарезать внутреннюю резьбу, вам нужно будет просверлить отверстие под данную резьбу. Отверстие под резьбу - это отверстие, в котором будет нарезаться внутренняя резьба. Отверстие под резьбу просверливается с помощью спирального сверла.
Чтобы подготовиться к сверлению отверстия под резьбу, обратите внимание на следующее:
Отверстия под резьбу имеют определенный размер, адаптированный к размеру резьбы. Это означает, что размер спирального сверла определяется диаметром резьбы. Значения вы можете легко найти в специальных таблицах.
Еще один способ определить подходящий размер отверстия - ориентироваться на следующую формулу:
Диаметр резьбы - шаг резьбы в мм = Диаметр отверстия под резьбу.
Пример: если метчик М8 шаг составляет 1,25 мм. Вам понадобится сверло диаметром 6,8 мм:
8 мм-1,25 мм = 6,75 - 6,8
При этом не следует забывать перед сверлением - какое у нас должно быть отверстие, нужно ли сквозное отверстие или глухое отверстие. При сквозном отверстии спиральное сверло полностью проходит через материал на сквозь. С другой стороны, при глухом отверстии спиральное сверло не проходит через заготовку. Отверстие должно быть предварительно просверлено глубже для глухих отверстий чем длина желаемой резьбы. Мы рекомендуем вам просверлить глубже на диаметр резьбы.
Шлифованные сверла DIN 340 HSSG.
Для шлифованных спиральных сверл спираль шлифуется из уже полностью закаленного материала. Это занимает больше времени, но такой производственный процесс приводит к лучшему результату с точки зрения точности вращения и стабильности внешнего диаметра. Вот почему этот тип сверла дороже. Кроме того, шлифованные сверла обычно имеют гладкую поверхность и обозначаются знаками HSSG.
Применение: материалы - сталь и литье стали до 900 Н/мм2, серый чугун, ковкий чугун, сплавы цветных металлов, мельхиор и графит .
Сверла бывают с конической или крестообразной подточкой.
Сверла с крестообразной подточкой перемычки обеспечивают улучшенное центрирование и более эффективный отвод стружки при сверлении металла. Крестообразная подточка сверла предотвращает его соскальзывание в начале сверления, т.е. отпадает необходимость в предварительном накернивании, сверло становится самоцентрирующимся.
В отличии от сверла с конической подточкой, благодаря дополнительным острым лезвиям вдоль перемычки, сверло по металлу с крестообразной подточкой начинает резать металл сразу. Режущие кромки у сверл с крестообразной подточкой заточены под углом 135°.
Сверла спиральные DIN 340 с цилиндрическим хвостовиком это шлифованные сверла – удлиненные. С крестообразной подточкой и углом вершины сверла 135°.
